Lab Tool: Mini-Dualnetzteil 5 V / 3,3 V

Letztes Update am So., 06 Sep. 2026 10:42:21 +0200 von Andreas Potthoff

Dieses kompakte Dualspannungs-Netzteilmodul liefert geregelte 5-V- und 3,3-V-Ausgänge aus einer einzigen 9-V-Gleichstrom-Eingangsspannung. Es wurde für den Prototypenbau auf Steckplatinen und die Entwicklung eingebetteter Systeme konzipiert und verfügt über einstellbare Spannungsregler , Verpolungsschutz und Rauschfilter – alles auf einer einzigen Leiterplatte.

Funktionen

• ⚡ Zwei Ausgangsschienen : 5 V (max. 1,5/2 A) und 3,3 V (max. 1,5 A)
• 🔌 Eingangsspannung : 9 V DC / 2,5 A
• 🔧 Einstellbare Regler mit widerstandsberechnetem Ausgang
• 🔄 Verpolungsschutz durch Diode
• 🔋 Kondensatoren mit niedrigem ESR-Wert für einen stabilen Ausgang
• 📐 Kompaktes Leiterplattenlayout mit beschrifteten Anschlüssen
• 🧮 Spannungsberechnung nach der LM317-Formel:Vout = 1.25 V × (1 + R2 / R1)
• 🔓 Lizenzierte Open-Hardware (CERN-OHL und CC-BY-SA)

Applikationen

• Stromversorgung von Mikrocontrollern und Sensoren
• Prototyping auf Steckbrettern
• Dual-Rail-Analogschaltungen
• Elektroniklabore für den Bildungsbereich
• Niederspannungslogikprüfung

Spezifikationen

Messwerte

Die beiden Ausgangsspannungen wurden mit folgendem Versuchsaufbau getestet:

• R1 = 240 Ω
• R2a1 = 392 Ω → 5,081 V
• R2b1 = 2,2 Ω → 3,298 V

Hinweis:
Die Ausgangsspannung von 3,3 V reagiert empfindlich auf die Toleranz und den Eigenwiderstand einzelner Bauteile (insbesondere von Widerständen mit niedrigem Wert). Die Formel legt nahe, dass R2b1 etwa 1,6 Ω
Vout = 1.25 V × (1 + R2 / R1)
betragen sollte, um eine optimale Spannung von 3,3 V zu erreichen. Der Testaufbau mit 2,2 Ω ergab jedoch 3,298 V , was knapp unter dem Zielwert liegt.

🛠️ Bauteilspezifische Eigenschaften wie Lötstellen, Leiterbahnwiderstand und Umgebungsbedingungen können Abweichungen verursachen.
➡️ R2b1 wird weiter angepasst, um eine präzise Ausgangsspannung von 3,3 V zu erreichen.

 🔄 Hinweis zum Regler: Der ursprüngliche Regler L78S05CV (2 A) wird vom Hersteller nicht mehr produziert. Falls er nicht verfügbar ist, kann der häufig verwendete Regler L7805CV (1,5 A) als direkter Ersatz dienen.

⚠️Bitte beachten Sie: Beim Austausch gegen den L7805CV ist der maximale Ausgangsstrom bei 5 V auf 1,5 A begrenzt . Stellen Sie sicher, dass Ihre angeschlossenen Geräte innerhalb sicherer Grenzen liegen.

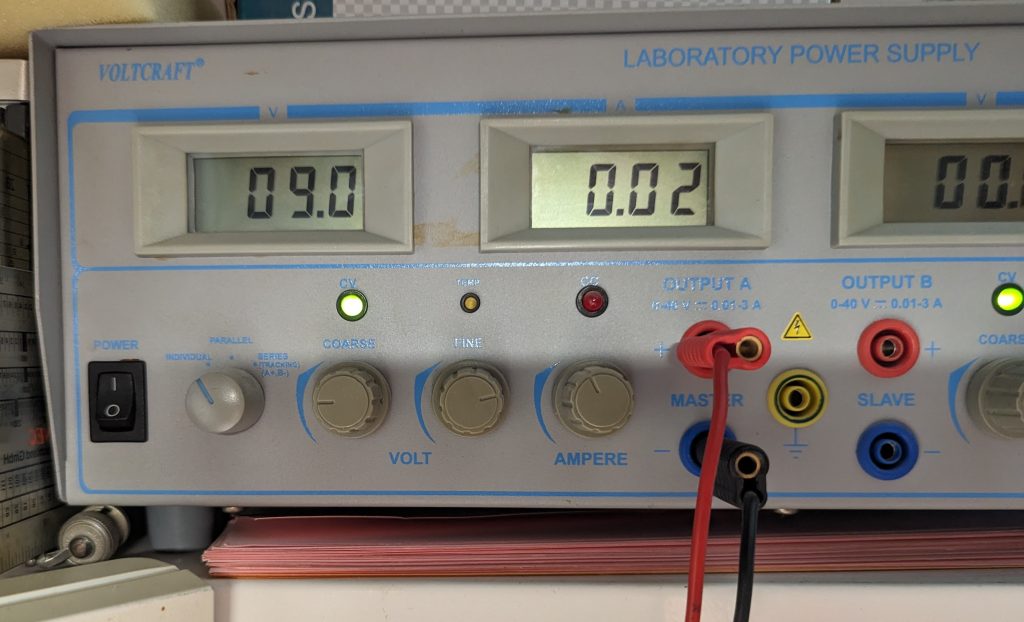

Voltage Input

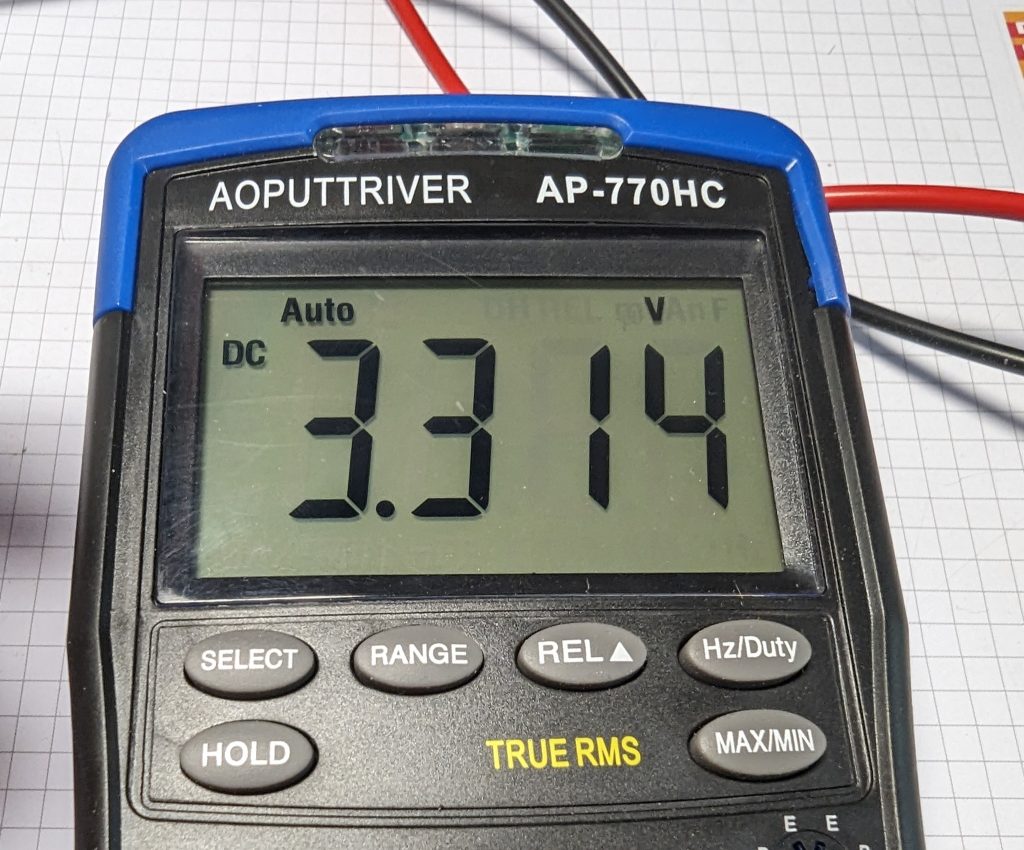

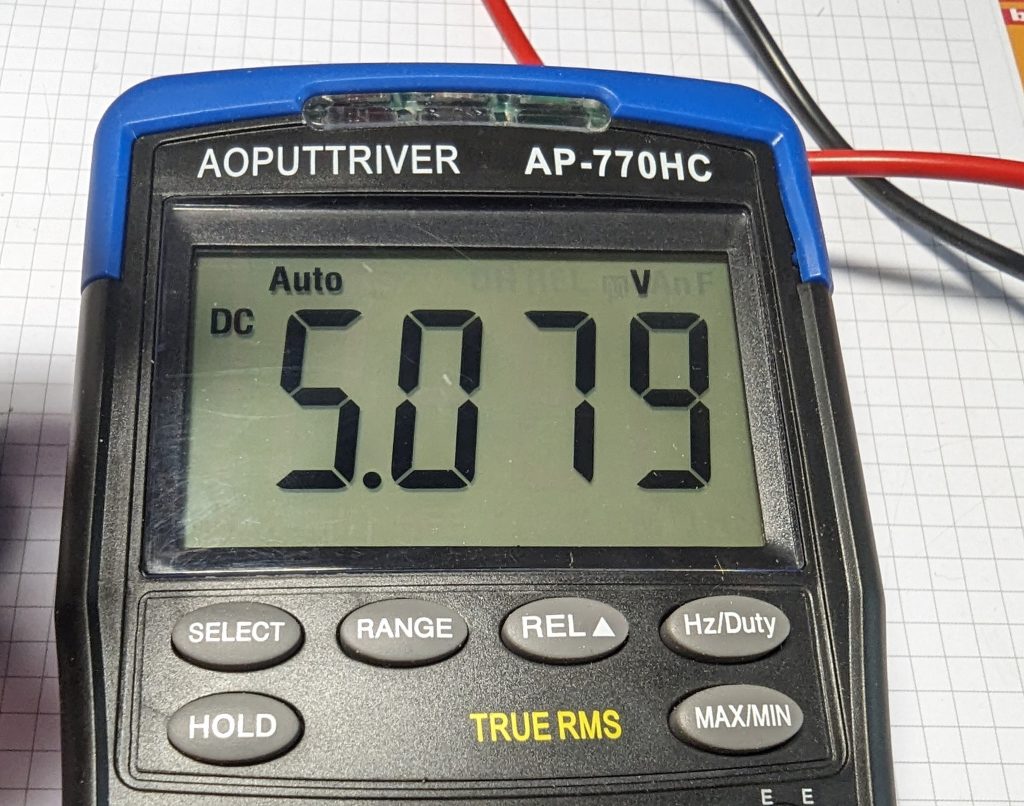

Voltage Output

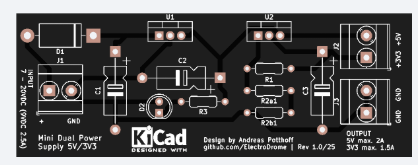

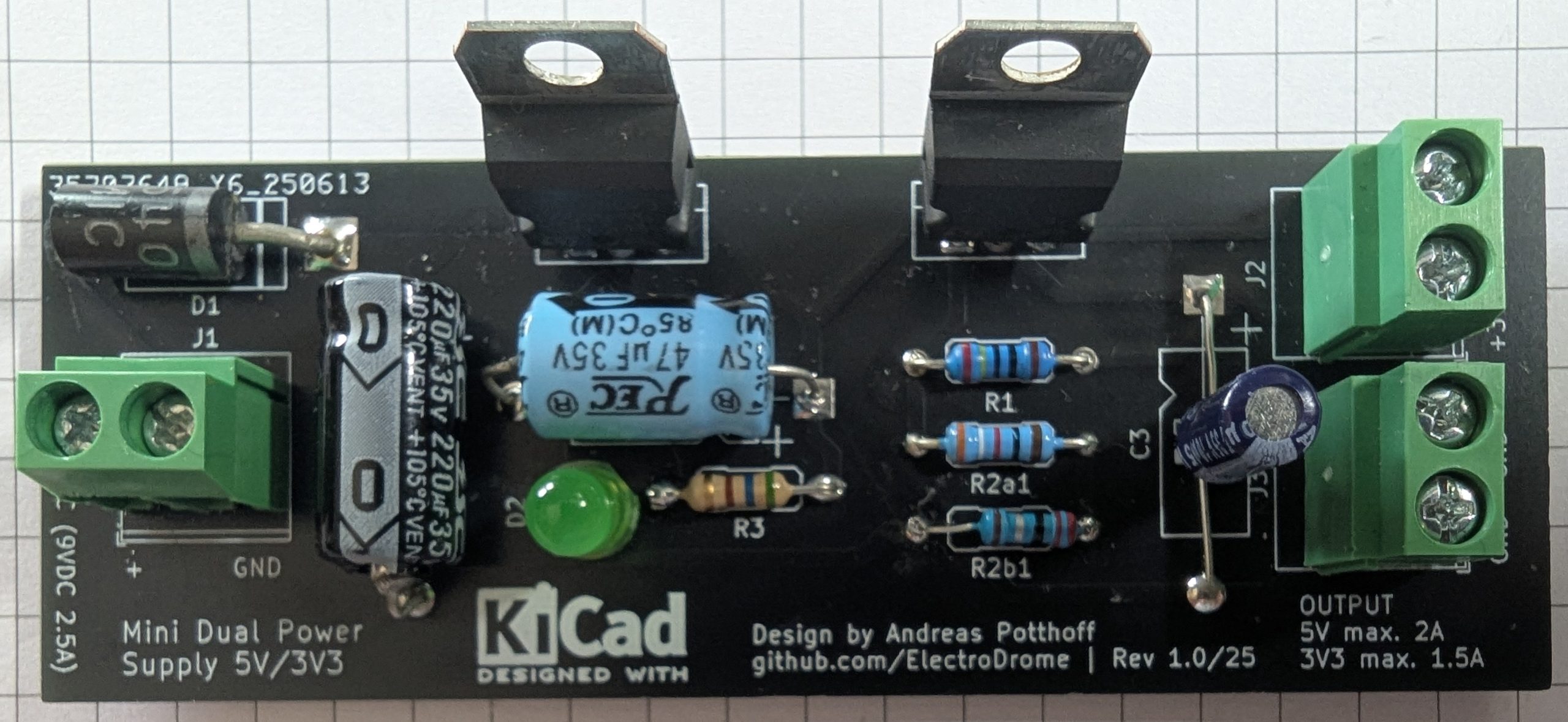

Highlights des PCB-Layouts

• Beschriftete Ein-/Ausgangsanschlüsse
• Spannungsreglerteil mit Widerstandspaaren
• Kondensatorfilterung und Diodenschutz
• KiCad-Schaltplan und Layout im Repository verfügbar

Projektdateien

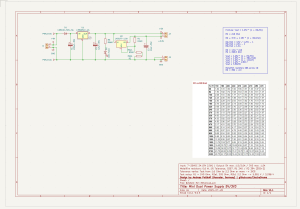

Schematics

Mini-Dualnetzteil 5 V / 3,3 V - Schaltplan (PNG)

Visuelle Übersicht der Schaltung

Download

6 downloads361 KB

Gerber Files

Mini-Dualnetzteil 5 V / 3,3 V - Gerber Dateien

Leiterplatten-Produktionsdateien

Download

2 downloads65 KB

BOM

Mini-Dualnetzteil 5 V / 3,3 V - Stückliste / BOM

Vollständige Liste der Komponenten und Werte

Download

2 downloads700 B

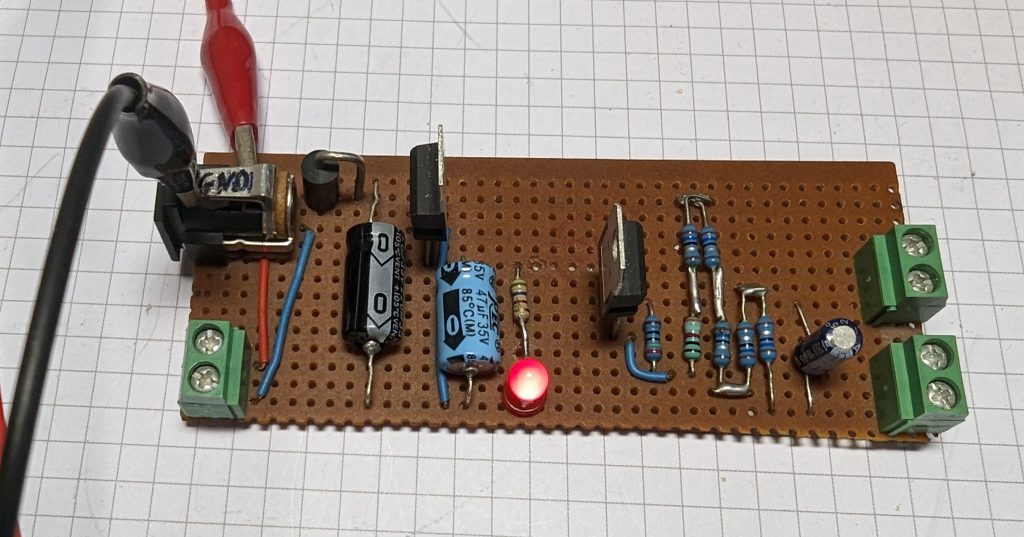

PCB Prototype

Lizenz

Dieses Projekt ist als Open Hardware unter der Lizenz lizenziert.

• Hardware (Schaltpläne, Layouts, Stromversorgung) CERN-OHL-P v2 für (Schaltpläne, Layouts, Stromversorgung)
• Dokumentation (Markdown, Diagramme) Creative Commons Namensnennung – Weitergabe unter gleichen Bedingungen

Alle Produktnamen, Logos und Marken sind Eigentum ihrer jeweiligen Inhaber und werden auf dieser Website ausschließlich zu Identifikations- und Informationszwecken verwendet. Die Verwendung dieser Namen, Logos und Marken stellt keine Empfehlung dar.

Github Repository

https://github.com/ElectroDrome/lab-tool-dual_power_supply_5V_3V3
